Наружный блок кондиционера весит от 25 до 70 кг и висит на фасаде годами - под дождём, снегом и постоянной вибрацией. Держат его два кронштейна и четыре-шесть анкеров. Если сэкономить на них, блок со временем провиснет, начнёт дребезжать, а в худшем случае упадёт.
Расскажем, какие бывают кронштейны, как подобрать их по весу и какой крепёж нужен для разных стен.
Виды кронштейнов
Кронштейны из уголка (L-образные)
Два стальных уголка, сваренных под прямым углом. Самый простой и дешёвый вариант.
- Плюсы: низкая цена, подходят для лёгких блоков.
- Минусы: слабое место - сварной шов. Он первым начинает ржаветь, и именно по нему кронштейн ломается. Небольшой запас по нагрузке.
- Когда подходят: лёгкие блоки моделей «семёрка» и «девятка» весом до 30 кг, при условии качественной порошковой покраски.
Кронштейны из П-образного профиля на болтах
Полки из гнутого П-профиля соединены болтами, а не сваркой. Профиль жёстче уголка и лучше сопротивляется изгибу.
- Плюсы: нет сварного шва, оцинкованные болты не ржавеют, выше несущая способность.
- Минусы: дороже уголковых.
- Когда подходят: большинство бытовых блоков до 50-60 кг.
Усиленные кронштейны с укосиной
К П-образному кронштейну добавлен диагональный упор - укосина. Получается жёсткий треугольник.
- Плюсы: выдерживают 100 кг и более, не прогибаются со временем.
- Когда подходят: блоки от 5 кВт, наружные блоки мульти-сплит систем, полупромышленные модели.
Кронштейны с горизонтальной перемычкой
Два кронштейна соединены планкой в единую раму. Рама не даёт блокам разъехаться в стороны и упрощает разметку на стене.
- Когда подходят: тяжёлые и дорогие блоки, монтаж над тротуаром или парковкой, слабые стены, где важно распределить нагрузку.
Что ещё бывает
- Напольные и кровельные подставки - для установки на балконе, отмостке или плоской крыше.
- Корзины и козырьки - защищают блок от сосулек и снега, в некоторых домах обязательны по требованию управляющей компании.
Кронштейны под блоком Hisense: полка по всей глубине ножек. Фото с нашего объекта
Как подобрать кронштейн по весу
Правило 1. Двукратный запас. Заявленная нагрузка кронштейнов должна минимум вдвое превышать вес блока. Зимой к весу блока добавляются снег и наледь, а при работе - вибрация.
Правило 2. Нагрузка распределяется неравномерно. Компрессор - самая тяжёлая часть - смещён к одному краю блока. При весе блока 65 кг на один кронштейн приходится около 42 кг, на другой - около 23 кг. Запас считают по более нагруженной стороне.
Правило 3. Длина полки - по глубине блока. Ножки блока должны стоять на полке полностью, а от задней стенки блока до стены должно оставаться не меньше 10 см для притока воздуха.
Ориентиры:
| Мощность кондиционера | Вес наружного блока | Кронштейны |
|---|---|---|
| 2,1-2,6 кВт («7», «9») | 22-30 кг | П-профиль или качественный уголок, нагрузка от 80 кг |
| 3,5 кВт («12») | 28-38 кг | П-профиль, нагрузка от 100 кг |
| 5-7 кВт («18», «24») | 40-60 кг | Усиленные с укосиной, от 150 кг |
| Мульти-сплит, полупром | 60-100 кг | Усиленные с перемычкой или рама |
На что смотреть при покупке
- Толщина металла - не меньше 2 мм, для тяжёлых блоков 2,5-3 мм.
- Покрытие - порошковая краска или оцинковка. Обычная эмаль царапается при монтаже, и в царапинах сразу появляется ржавчина.
- Отверстия просверлены до покраски. Если края отверстий без краски - кронштейн начнёт ржаветь именно там.
- Виброопоры в комплекте. Резиновые прокладки под ножки блока гасят вибрацию и снижают шум.
- Крепёж для блока - оцинкованные болты с шайбами и гайками.

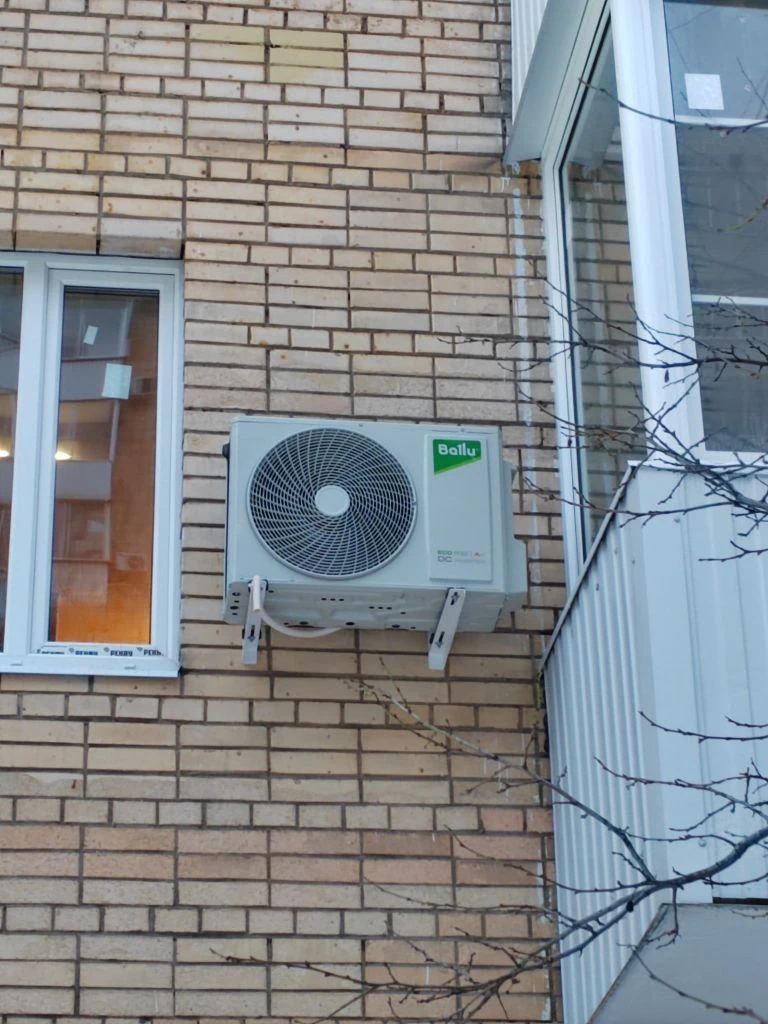

Кирпичная стена: анкеры ставят в тело кирпича, а не в шов
Какой крепёж нужен для разных стен
Крепёж важнее самого кронштейна: чаще всего блок падает не потому, что сломался кронштейн, а потому, что анкер вырвало из стены.
| Материал стены | Чем крепить |
|---|---|
| Монолитный бетон, панель | Анкерные болты 10×100 или 12×100 мм |
| Полнотелый кирпич | Анкеры или рамные дюбели 10×100-12×120 мм, сверлить в тело кирпича, а не в шов |
| Пустотелый кирпич, керамические блоки | Химический анкер: клеевой состав и резьбовая шпилька с сетчатой гильзой |
| Газобетон, пенобетон | Химический анкер или специальные дюбели для ячеистого бетона; для тяжёлых блоков - сквозная шпилька с пластиной изнутри |
| Вентилируемый фасад, слой утеплителя | Удлинённые анкеры или дистанционный крепёж до несущей стены. Крепить к облицовке нельзя |
| Каркасный и деревянный дом | Сквозные шпильки через стойку каркаса или отдельная напольная стойка |
Стандартно на два кронштейна идёт четыре-шесть точек крепления.
Требования к установке

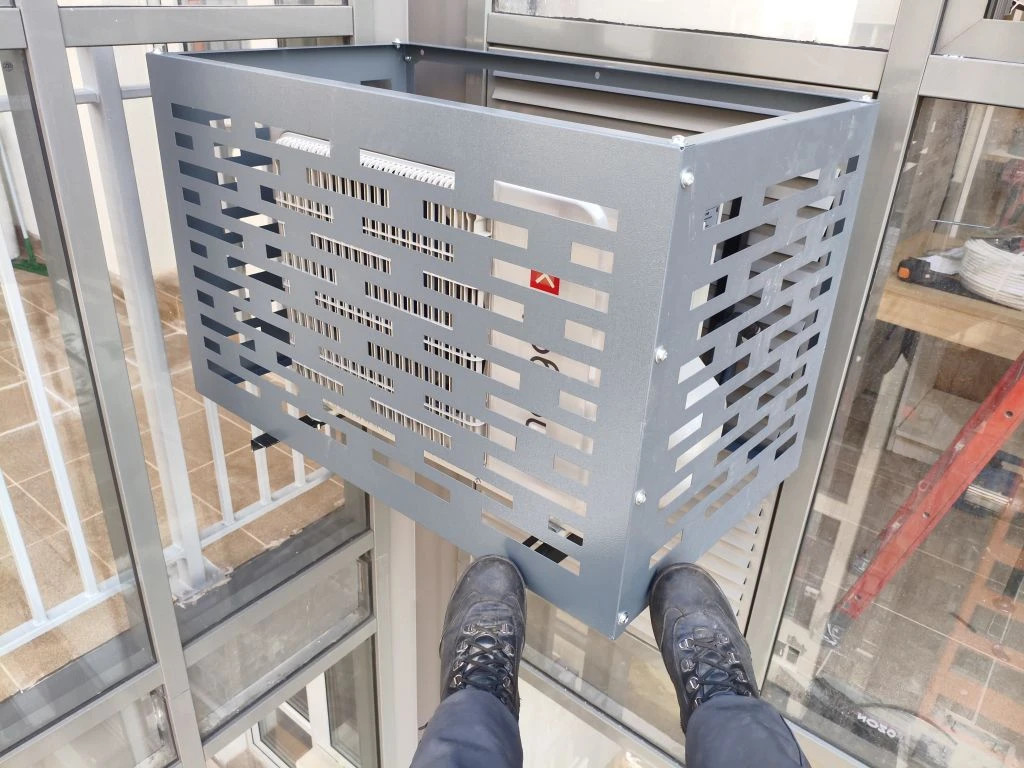

Корзина для наружного блока: в некоторых домах её требует управляющая компания
- Кронштейны выставляют по уровню: перекос даёт вибрацию и ускоряет износ компрессора.
- Не должны пострадать утеплитель и гидроизоляция фасада. Отверстия герметизируют.
- Блок притягивают к кронштейнам болтами через виброопоры.
- Под блоком над пешеходной зоной желательно предусмотреть отвод конденсата, чтобы вода не капала на людей.
Когда кронштейны пора менять
- На сварных швах или у отверстий появилась ржавчина.
- Блок заметно наклонился вперёд или вбок.
- Появился дребезг, которого раньше не было.
- Кронштейнам больше 10-15 лет, и вы меняете кондиционер на новый.
При замене старого кондиционера старые кронштейны оставлять не стоит: новый блок может отличаться по весу и расстоянию между ножками.
Частые вопросы
Кронштейны входят в комплект кондиционера?
Нет. В комплекте идёт только монтажная пластина для внутреннего блока. Кронштейны для наружного блока привозят монтажники, и они входят в стоимость стандартного монтажа.
Можно ли поставить блок на балконную плиту вместо кронштейнов?
Можно на подставку, если балкон не застеклён или окна открываются: блоку нужен свободный воздухообмен.
Нужны ли нержавеющие кронштейны?
В Москве достаточно качественной порошковой покраски или оцинковки. Нержавейку берут для приморского климата.
